继上个星期我把 MacBook Pro 的键盘敲碎了

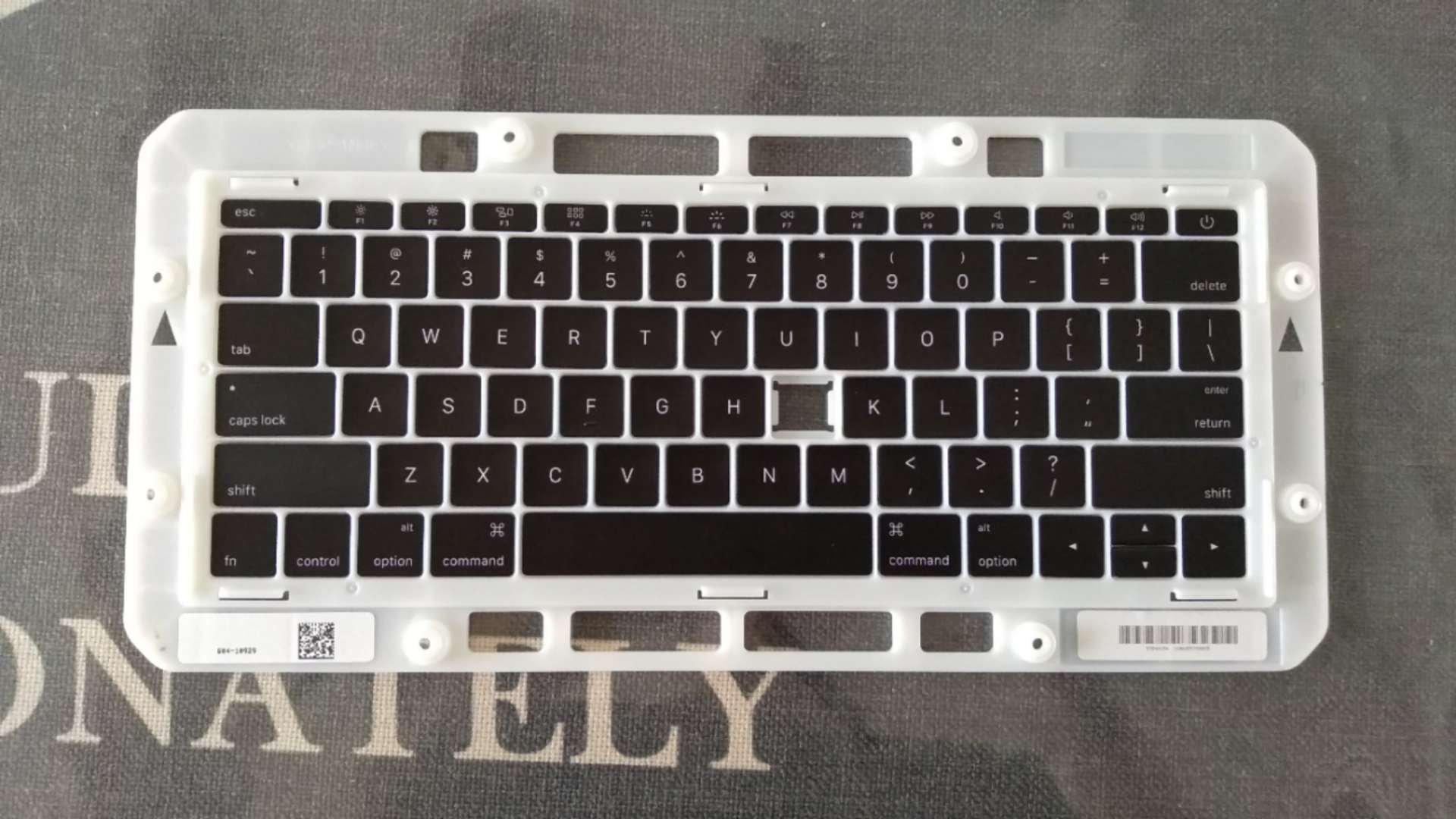

我在淘宝上买了键帽准备开始修复

谁知是一场从头到尾的作死， 也最终产生了这篇怎么教你徒手修复键盘的攻略

从头到尾的作死

最开始， 我以为只是键帽坏了， 把键帽暴力按上去以后我才发现， 其实本质上是蝴蝶支架坏了。 当时也不知道我是怎么想的， 去了五金店买了一瓶 502 胶水用来粘支架， 当 502 滴下去那一瞬间， 胶水瞬间晕染开来， 不但把支架粘住了， 同时也把键帽的底座整个给粘住了， 因为 502 是速干腐蚀性胶水， 在粘住支架的同时也把底座的塑料给腐蚀了。

MacBook Pro 的蝴蝶键盘的回弹除了支架以外， 主要靠底座的触点铁片和铁片之上的弹性塑料， 当弹性塑料被 502 脆化以后， 整个按键都无法回弹了。

看着完全无法回弹的 J 键， 我知道 502 是这次作死操作的罪魁祸首。

分析原因

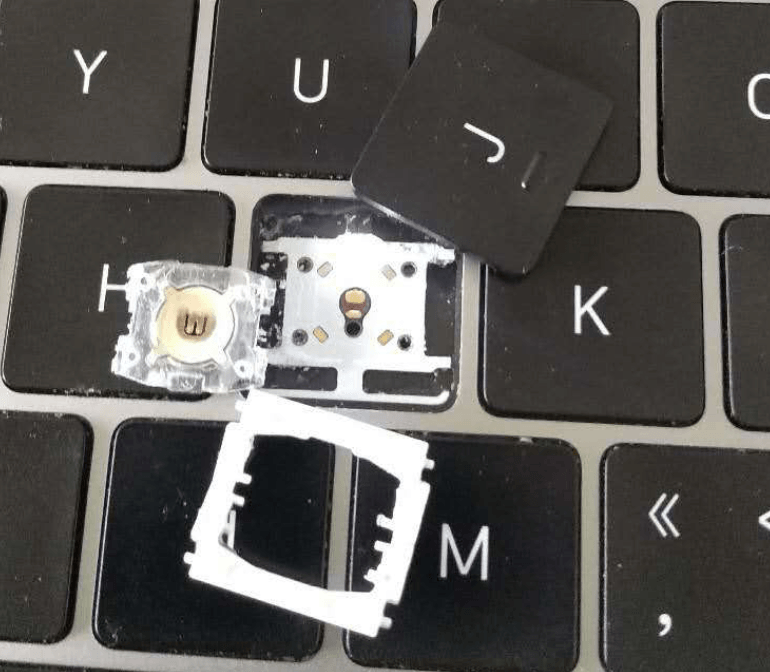

既然底座被 502 脆化以后， 干脆直接把底座给撕下来研究一下 Mac 键盘的机械原理。

从下到上依次是：

1. 键盘电路板， 用于联通电路和给 LED 灯通电
2. 蝴蝶支架， 原来支架是夹在电路板和底座之间的， 怪不得打开键帽以后， 支架无法拆卸
3. 底座除了承担触点的功能外， 主要的作用是通过四个点卡在电路板上的同时扣住支架
4. 最上面是键帽， 键帽通过卡扣卡在支架上

通过这种环环相扣的方式， 完成了从电路板、 触点、 支架和键帽的设计， 从设计上来说不得不说做的很精巧。

既然知道了 Mac 键盘的机械结构， 剩下的就是胶水选型， 像 502 这种速干同时对塑料有腐蚀性的胶水千万不能再用。 为了能够把底座粘贴在电路板上， 胶水需要满足几个条件：

1. 出口是针头形状的， 这样可以精确的控制胶水， 保证在薄薄的粘贴底座的同时不能晕染到触点电路上
2. 不能腐蚀塑料， 避免触点弹性塑料被腐蚀， 无法回弹
3. 慢干型的， 胶水万一挤多了， 还可以用吸水纸吸一下

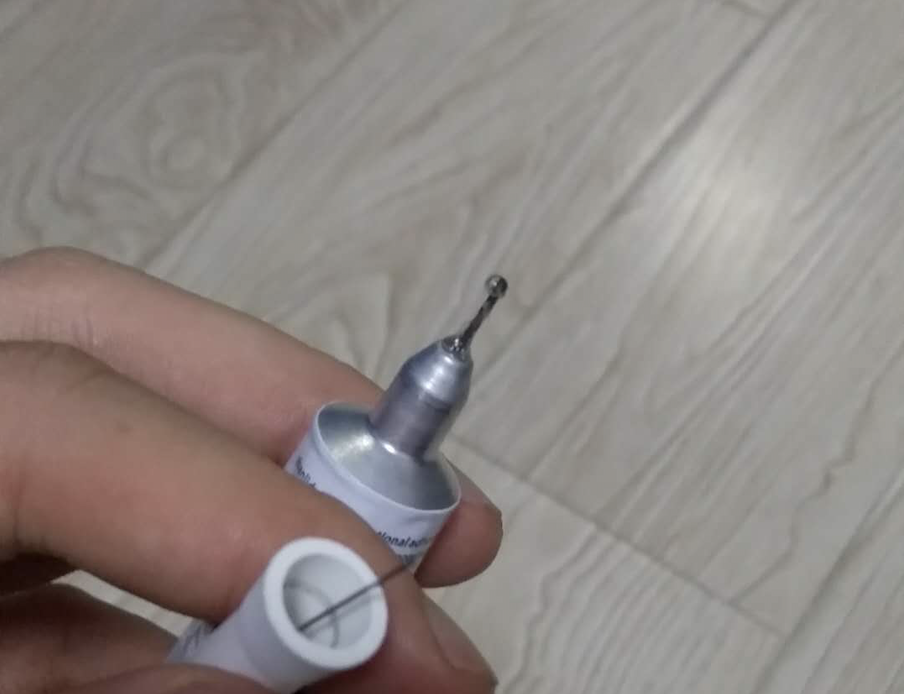

最终在淘宝上找到这种名字叫 B7000 的慢干精细型手机胶水。 打开是一个针头粗细的出口， 挤之前用吸水纸擦干就很容易把胶水的大小范围控制在毫米级别。

修复

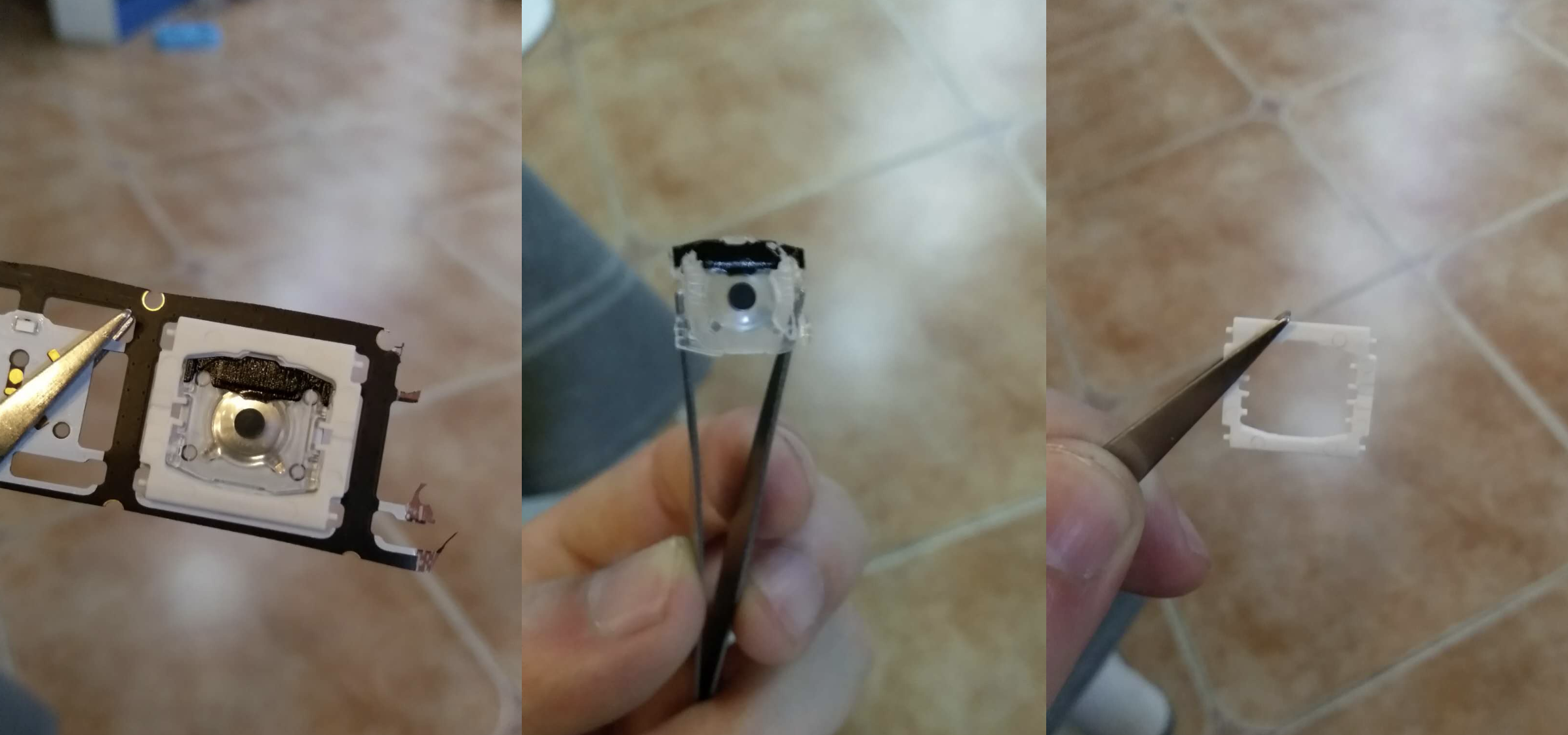

首先在淘宝上花 10 块买一个 MacBook 的底座和支架， 老板可以剪给你, 如下图一所示：

然后用镊子把底座从电路板上撕下来， 注意底座和支架最后需要再粘贴到笔记本上， 所以撕的时候一定要小心和耐心， 一点点的撕， 不要把底座和支架撕坏了。 最终会变成上图中图二和图三的单个零件。

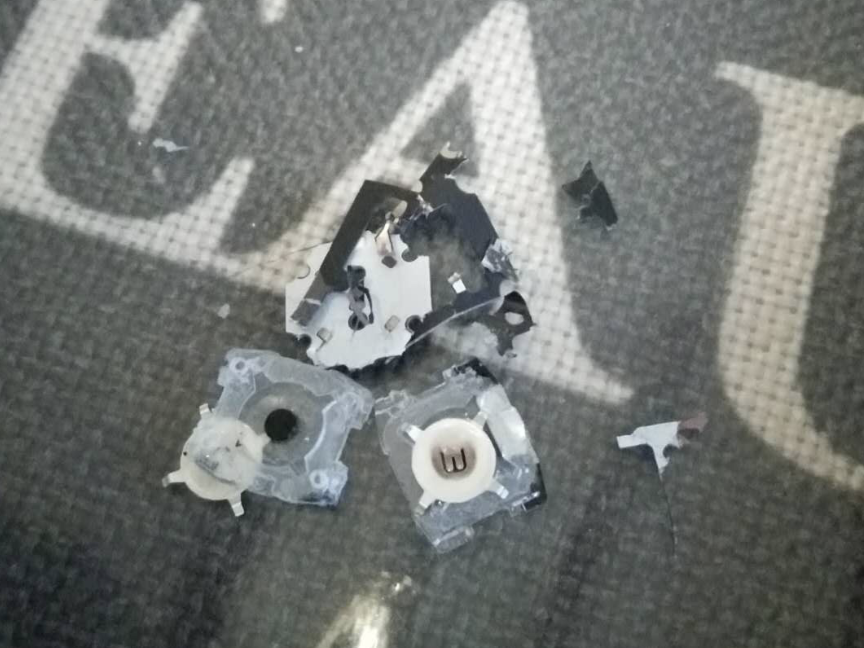

附一张我撕底座的残骸， 看着好暴力的赶脚.

修复步骤:

1. 在电路板底部、 左边中间、 左边右边点三个直径 2 毫米的胶水滴， 这三个位置可以有效避免胶水受压力晕染到电路板的触点上， 顶部是 LED 的位置， 不用点胶
2. 先把蝴蝶支架和底座扣好， 蝴蝶支架有小字的那一面放在底座的顶部位置
3. 把底座的四个点对准电路板的四个凹槽按下去， 并按压使胶水充分粘贴住底座和电路板
4. 用手指头戳一下底座中间的触点， 只要能够敲击字符即可
5. 这一步很关键， 先不要扣上键帽， 放置底座几个小时等胶水干， 要不然键帽没扣好重新扣键帽的时候， 底座、 支架、 键帽会一起被扣下来， 不要问我为什么知道， 说出来都是泪
6. 等胶水干透后， 扣上键帽

按照上面的步骤修复后， 又可以愉快的敲打键盘了。

通过这次键盘拆卸安装， 可以充分体验到苹果的键盘设计是多么的垃圾， 一个薄如 0.5 毫米的铁片 + 弹性塑料就承担了千万次键盘敲击的重任， 怪不得键盘会被我敲坏。

但是通过这一次折腾， 下次任何按键再坏掉以后， 我都可以通过 30 元（10 元底座支架、 10 元键帽、 10 元胶水）来快速修复它。

世界上没有修不好的机械， 只要你有一颗作死的心, 哈哈哈。
